Robot Kol Projesi





Arduino Robot Kol Projemiz 3D printer teknolojisine dayanmaktadır. Çok esnek ve hızlı programlamaya uygundur. Arduino programlama konusunda bildiğiniz birçok yöntemin uygulama alanı olarak kullanabileceğiniz çok fonksiyonlu bir robottur. Arduino kullanılarak yapılan Robot Kol projesini resimli,videolu ve açıklamalı yapım detaylarını yazının devamında bulabilirsiniz.

Adım 1: Robot Kol Proje Malzeme Listesi



Gövde malzemesi olarak 3D yazıcıdan çıktı almak için PLA Filament,pleksi,akrilik veya benzeri plastik malzeme. Biz bu projede PLA Filament kullandık.
Arduino Programlama Kartı

Arduino Sensor Shield
4 adet 9G servo motor. Küçük plastik dişli versiyon
2 adet arduino joystick
8 adet dişi-dişi jumper kablo
Çeşitli boylar da ( 20,12,8,6 ) M3 (3 mm genişliğinde ) vidalar ve somunları
Arduino ve PC bağlantısı için USB kablo
4 lü pil bataryası
Muhtelif proje malzemeleri

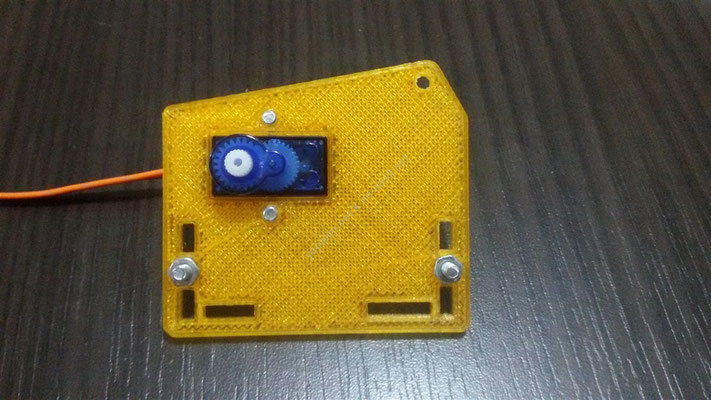

Adım 2: Taşıyıcı Kısım



İlk olarak taşıyıcı kısmı yapacağız. Bunun için resimde görülen parçaları seçiyoruz. Yapıma başlamadan önce hatırlatmam gereken bazı noktalar var;


1.Resimlerde görülen vidaların boyları değişkenlik gösterebilir. Montaj deliklerine vidalar 3-4 tur yaptıktan sonra deliklerde genişleme oluyor. Vida parçayı sağlam tutarsa 6 mm vida somun takmadan yeterli oluyor. Aksi durumda 8 veya 12 mm takıp somunla montaj edebilirsiniz. Uç kısımları çok uzun çıkarsa fazlalık kısımları yan keski ile kesebilirsiniz.


2. 3D yazıcıdan çıkan parçaların ölçülerinde çok az da olsa hassasiyetten kaynaklanan fazlalıklar oluyor. Ben özellikle servo motorları ilk defa montaj ederken çok zorlandım. Montaj işlemini parçalara zarar vermeden kolay bir şekilde yapmak için fazlalık kısımların atılması için  TÖRPÜ veya EĞE kullanmanızı şiddetle tavsiye ederim.


3. Plastik parçalar vidalama işlemi yaparken tornavidaya fazla yüklenmeyin parçalar hassas oldukları için kırılabilir.


4. Vidalama işlemini ilk defa yaparken muhtemelen vida ağızları deliklerden biraz daha geniş olacak. Saatçi tornavidanın ucunu 3-4 tur yarım daire yapacak şekilde montaj deliği ağzında döndürürsek delik genişleyecektir. Fazla genişletmemeye dikkat edin. Fazla genişletme olursa 4-5 mm kalınlığında vida kullanmanız gerekir.

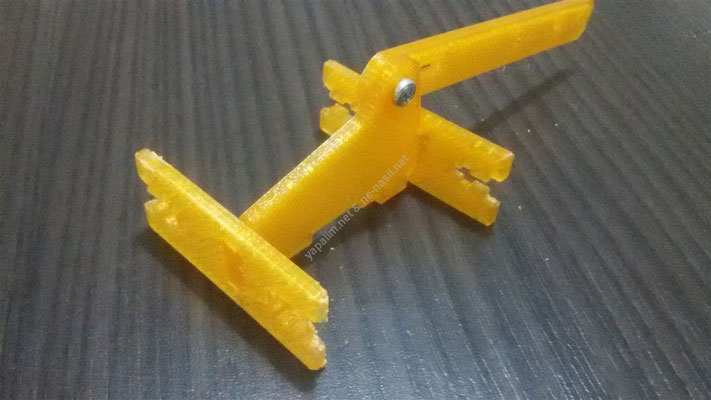

20 mm 4 adet vida ve somun kullanarak resimlerde görüldüğü gibi taşıyıcı kısmı hazırlıyoruz.

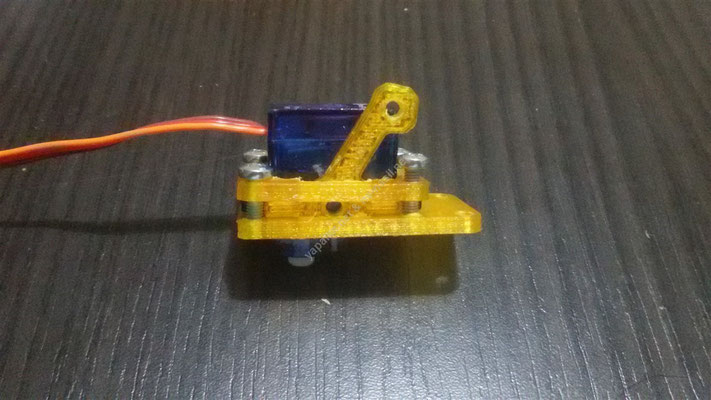

Adım 3: İlk Servo Motor Montajı



Adım 4: Sol Kolun Hazırlanması



Adım 5: Sağ Kolun Hazırlanması

Adım 6: Sol Kol Şase Kısmının Hazırlanması

Adım 7: Sağ Kol Şase Kısmının Hazırlanması

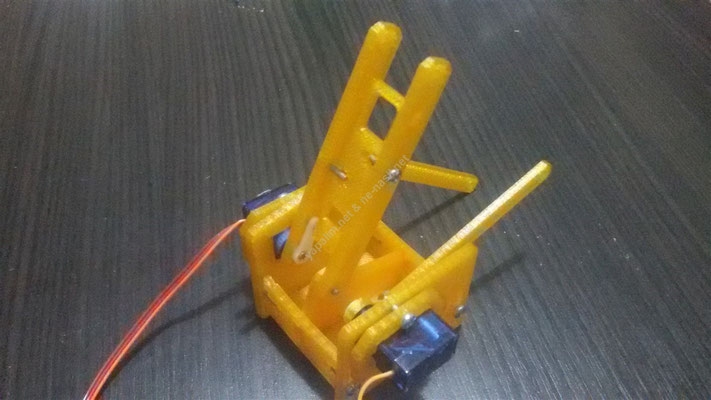

Adım 8: Orta Taşıyıcının Hazırlanması

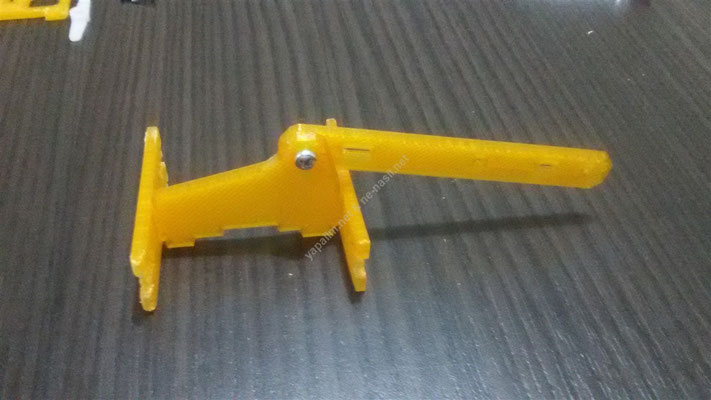

Adım 9: 1. Kol Kısmı

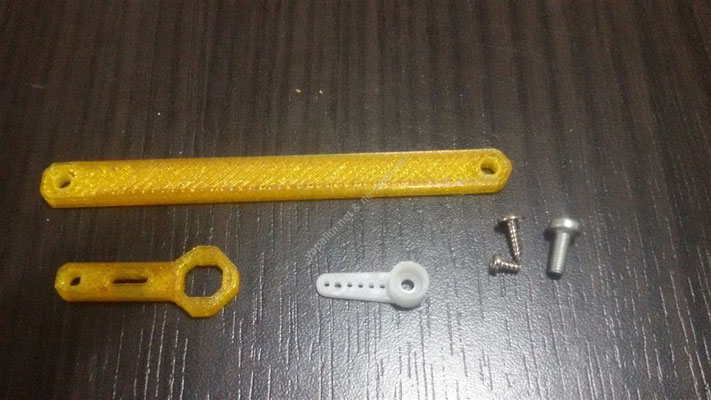

Adım 10: 2. Kol Kısmı

Adım 11: Son Servo Motorun Hazırlanması

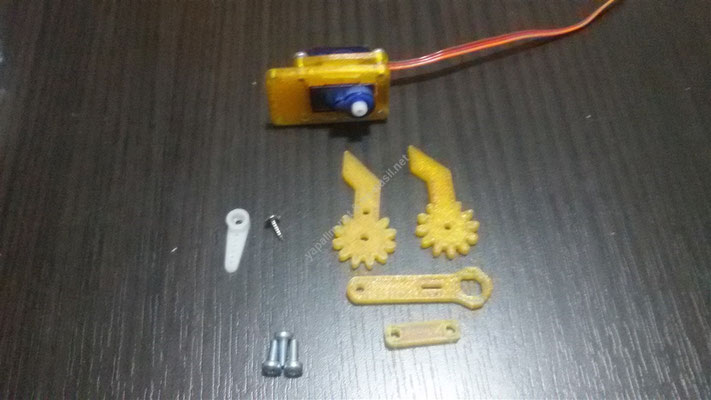

Adım 12: Tutucu Kısmın Hazırlanması

Adım 13: Tutucunun Gövdeye Montajı

Adım 14: Arduino ve Sensor Shield Kart Montajı

Adım 15: Ayakların Takılması

Adım 16: Arduino,Sensor Shield ve Joystick Montajı

Arduino program kodunda belirttiğimiz Anolog Girişlere (A0-A4) joystickleri  ve 8-11 nolu çıkışlara servo motorları montaj ediyoruz.
Joysticklerin rahat kullanımı için uçlarına jumper kablo takıyoruz. İsteğe bağlı olarak bakır levha vb. zemin üzerine sabitlenebilir.

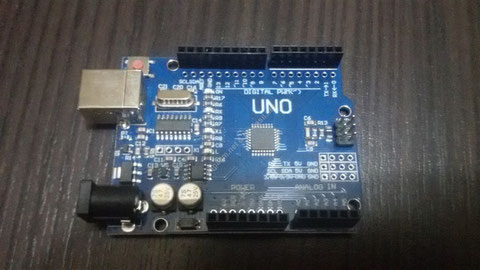

Arduino UNO: Robotun ana kartıdır. Programlanacak mikro denetleyici üzerinde taşıyan kart. USB portu sayesinde bilgisayara bağlanarak programlanabilmektedir.

Arduino, Processing/Wiring dilini kullanarak çevre elemanları ile temel giriş çıkış uygulamalarını gerçekleştiren açık kaynaklı fiziksel programlama platformudur. Arduino ile bağımsız olarak interaktif uygulamalar gerçekleştirilebilirsiniz. Aynı zamanda Arduinoyu bilgisayar ile Flash, Processing, MaxMSP, C Sharp gibi bir çok yazılım üzerinden yada kendi yazdığınız yazılımlarla haberleştirerek de kullanabilirsiniz. Açık kaynaklı arayüz yazılımını internet sitesinden Windows, Mac OS X ve Linux platformları için indirebilirsiniz.

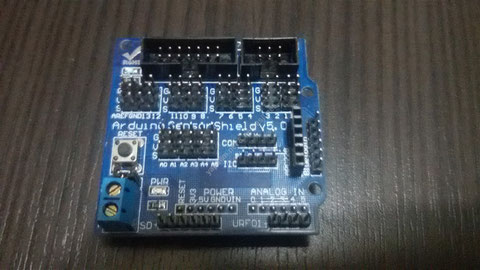

Arduino Sensör Shield, Arduino projelerinizi hızlı şekilde prototiplemeniz, sensör ve farklı giriş-çıkış birimlerini Arduino'ya rahat bir şekilde bağlayabilmeniz için tasarlanmış bir shielddir. Arduino UNO R3 modeli için tasarlanmıştır ve benzer pin yapısına sahip olan Leonardo veya farklı kartlarla beraber de kullanılabilir.

Proto shield üzerinde Arduino'nun tüm giriş çıkış pinleri 3'lü pin yapısına sokularak Data-5V-GND sırası haline getirilerek çeşitli sensör ve birimlerin rahat bir şekilde bağlanabilmesi sağlanmıştır. Bununla beraber I2C pinler olan SDA ve SCL ve seri haberleşme pinleri olan TX ve RX pinleri de kart üzerinde ayrı bölümlerde rahat bir kullanım için kaydırılmıştır.

Arduino UNO Proto Shield R3, R3 pin dizilimine sahip olup, kart üzerinde reset butonu da bulunmaktadır. Header ve konnektörlerin tümü lehimli olarak gönderilmektedir.

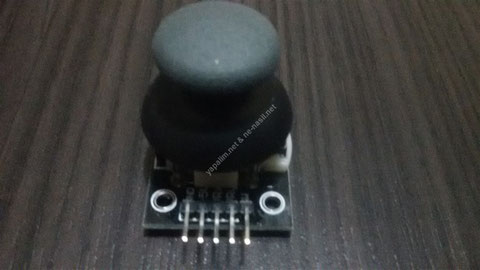

İki eksenli joystick kart: X ve Y ekseni olmak üzere iki eksende analog çıkış verir. Bununla birlikte joystick'in ortasında bir adet de buton bulunmaktadır. Kart üzerinde güç ledi bulunmaktadır.

Tower Pro SG90 küçük mekanizmalarınız için ideal bir servo motordur. Futaba kumandalarla tam uyumlu olup RC araclarınızda kullanabilirsiniz. Bunun yanı sıra birçok mikrodenetleyiciden alabileceğiniz PWM sinyali ile kendi yaptığınız robot projelerinizde de kolaylıkla kullanabilirsiniz.
Dişli kutusu plastiktir.Diğer hobi servolarında olduğu gibi motor milinin elle sağa sola çevrilmesiyle dişlileri kırılabilir, motora bu tarz el ile müdahaleden kaçınılmalıdır.
Robot KOL'da kullanılan servo motorların görevleri şunlardır: Birinci servo; tüm robotu yatay eksende döndürmek. İkinci ve üçüncü servolar birlikte; Robot Kol üst gövdesini öne ve arkaya olmak üzere dikey hareket ettirmek. Dördüncü servo motor; tutucu parmakları açıp kapatma hareketini yaptırmaktadır.



Yazılım ve Programın Yüklenmesi

Arduino Programı: Arduino 1.6.5 programını indirip bilgisayarımıza kuruyoruz. Ayrıntılar için KAYNAKLAR başlığı altında bulunan bağlantıları inceleyebilirsiniz.


Robot Kol  Arduino Programı: Robotun çalışmasını sağlayan arduino yazılım kodu. Robot programı arduino karta yüklenmiş ve çalışması test edilerek gönderilmektedir. Robot kodu geliştirmeye açıktır. Kod üzerinde bulunan zaman ve pozisyon değerlerini  düzenleyip robotun daha farklı,hassas,hızlı ve verimli çalışmasını sağlayabilirsiniz.


Arduino programını açıp ekranda çıkan bütün komutları siliyoruz. BURADAN indirdiğimiz kodu kopyalayıp ekrana yapıştırıyoruz. Robotu USB kablo ile PC ye bağlayıp kodları kartımıza YÜKLE (upload) ikonuna basarak yüklüyoruz.

Kodu indirmek için şu linke gidiniz::İNDİR

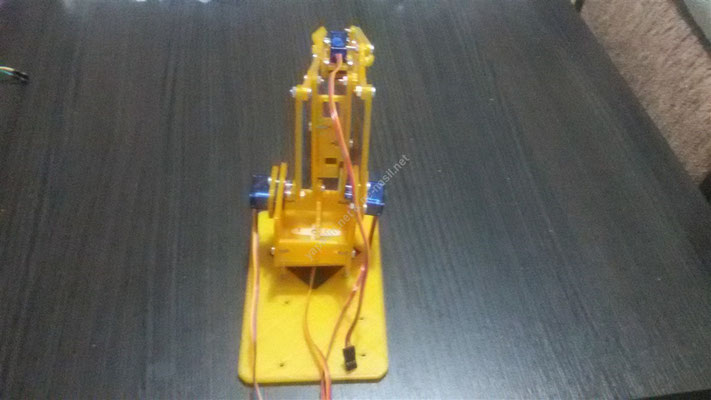

Robot Kolun Çalıştırılması

Artık robot kolumuz kullanılmaya hazır. İsterseniz Sensör Kartı üzerinde bulunan güç girişlerine pil kutusundan enerji uygulayarak  robotu kullanmaya başlayabilirsiniz.
